UNITYで扇形を作ってみた

扇形のギズモとは？

視界や索敵範囲などを表すために扇形のギズモを用いることがよくありますが、自分の知る限りUnityの標準機能で直接扇形のオブジェクトを作り出す機能が見当たらなかったので自作しました。

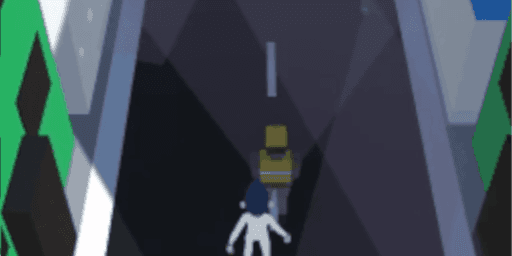

完成したスクリプトの実行例。このようにインスペクターからも操作できるようになっている。スクリプトでの変形、Dotweenなどでアニメーションさせることも可能。

全てのポリゴンは三角形（三つの頂点）からなり、それが集まって形になったものをメッシュと呼ぶ。

雛形のプレハブを作っても良かったのですが、空オブジェクトを作り各コンポーネントをアタッチする方法をとりました。引数で親オブジェクトを渡し、その下に各オブジェクトを作成し、必要なコンポーネントをアタッチし、作成した子オブジェクトを戻り値として返します。今後はこの子オブジェクトがギズモになります。

forループが-angle/2からプラスのangle/2までなのは、左右に角度の半分づつであるため。角度は整数とは限らないのでfloat型にしている。頂点の座標は三角関数で求める。角度にはラジアン法を使う必要があるので、いちいち変換しなくてはならない。（ここでも計算で重くなりそうだ・・・）

verticesは頂点のリスト型配列。中心軸が０番で、時計回りに１から順に頂点のVector3座標が代入される。

trianglesは各三角ポリゴンの頂点を表している。前述のverticesの添え字番号が入る。1番目の三角ポリゴンの頂点は０，１，２、２番目のポリゴンは０，２，３、３番目のポリゴンは０，３，４がそれぞれ頂点となる。３つの頂点の配列をリストにして、実質メッシュの設計図としている。

RefleshGizmoメソッドの中でGetComponentを使用しているのでUpdate()などの毎フレーム呼ばれるメソッドに組み込むのはおすすめ出来ません。コンポーネントを事前にキャッシュする事も出来ますが、汎用性を優先して今回はメソッド内にGetComponentを組み込みました。

テスト用のスクリプトを用意してみました。Update()内での使用は勧めないと言っておきながら使ってますけど。。。ギズモを持たせたい親オブジェクトにtest.csをアタッチして下さい。FanGizmo.csはアタッチしなくていいです。

test.csをCubeオブジェクトにアタッチしてみた例

正直、これはブログにするか迷いました。需要があるかは不明ですが、自身の勉強のため投稿してみました。何かのお役に立てれば幸いです。
